国际先进水处理剂正趋向于高效能、无公害,多功能、复合化的绿色产业方向发展。在絮凝剂,多功能复合高效絮凝剂、氧化型絮凝剂以及无毒、高电荷、高相对分子质量的天然高分子絮凝剂、生物絮凝剂技术将是今后产业发展的重点和趋势。在阻垢缓蚀方面,非铬非磷、具有缓蚀阻垢性能的全有机聚合物、共聚物等系列绿色产品将替代对生态环境有毒的铬磷等产品,向多功能、高效无毒方面发展。绿色水处理剂是21世纪水处理剂的发展方向。
理化性能

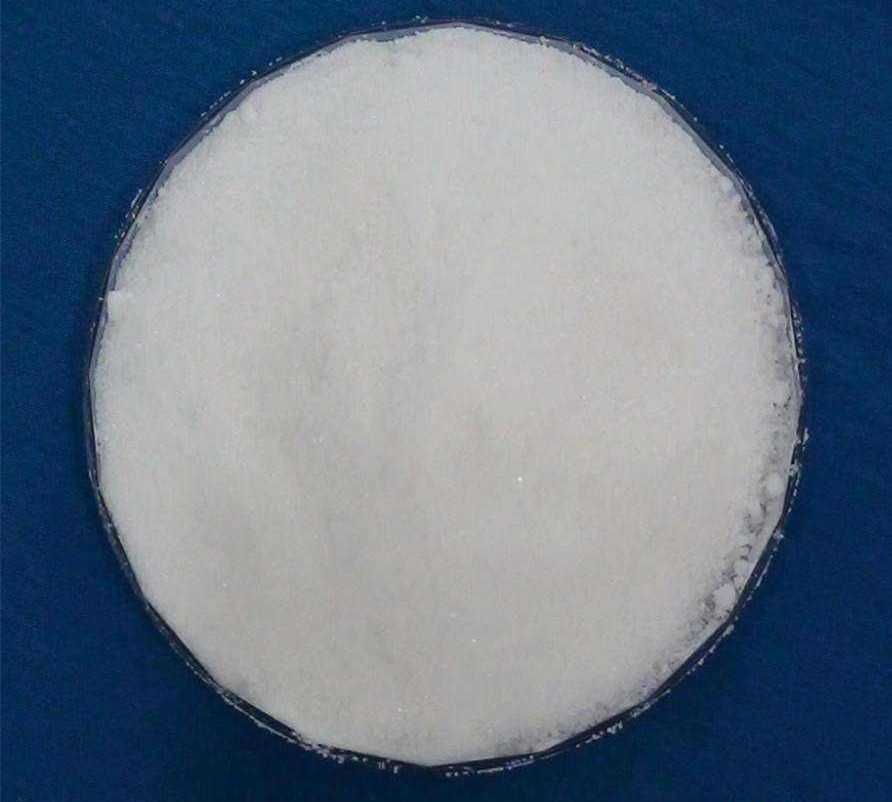

淀粉磷酸酯是阴离子型高分子电解质,具有黏度高、稳定性强、透明度好、胶黏能力强等特性。单脂具糊液透明、抗老化、稳定性好的特性和良好的保水性能。低温长期保存或重复冷融化无水分析出。
工艺技术
2.1玉粉淀粉
生产玉米必须经必要的检验把关。
玉米浸渍是药用淀粉生产的主要过程之一,此过程是物理及生化过程。采用0.25%~0.35%浓度的亚硫酸溶液作为浸渍剂,具有防腐杀菌作用,可有效抑制杂菌的生长。如玉米品质差、杂质多,特别对于霉变、虫蛀玉米,消耗亚硫酸较多,需适当提高亚硫酸溶液浓度。
以水流输送方法输送浸渍后玉米利于除菌。因为大量的水洗涤、输送玉米的同时,也可清洗掉其中携带的杂菌。
选择清除杂质,颗粒饱满,无虫蛀,无霉变的玉米粒。玉米的浸泡和破碎采用逆流法或扩散法浸泡,将亚硫酸溶液抽入一连串浸泡罐中浸泡玉米,按逆流倒罐方式,浸泡时间最长的依次向浸泡时间较短的移动(倒罐),用此法,浸出物浓度可达7%~9%,浸出物进一步浓缩时消耗的蒸汽比静止法少得多,浸泡后的玉米采用二次破碎工艺,使胚芽与胚乳分开,胚芽全部分离出来,经浸泡后,玉米胚芽含约60%水分,具有很大的弹性,同时胚芽、表皮和胚乳之间的联结减弱,玉米胚乳中蛋白质与淀粉之间的联结减弱,破碎时易从玉米粒中分离出来。此外,破碎时胚乳淀粉质部分被磨成碎粒,可从中释放约25%的淀粉。
玉米粒经过一次破碎,大部分胚芽与胚乳分开,通过漂浮罐捞出胚芽,再进入二次破碎,经过两次破碎,胚芽全部分离出来。分离出来的胚芽,在振动筛下通过连续水喷淋,洗去胚芽表面粘附的淀粉乳、麸质等,经过离心机初步脱水至胚芽中含量小于36%。
经破碎和分离胚芽,由淀粉颗粒、麸质、种皮、含有淀粉的胚乳破碎等组成的破碎装料,需经过一级和二级冲击磨精细磨碎,目的是最大限度地释放与蛋白质和纤维素联结的淀粉,为组分的分离创造条件。
淀粉与麸质的分离在碟式离心吼内进行,由于淀粉粒的粒径和比重均比蛋白质粒大,它在悬浮液中的沉降速度比蛋白质粒快,可用离心分离机高效地使淀粉与蛋白质分离。
采用气流式干燥,由螺旋输送器按所需数量(取决于成品淀粉的含水量)送入疏松器,在疏松器内进入经机械脱水的湿淀粉,同时送入预先净化并加热至140°C的热空气进行干燥。
操作过程
水处理剂的绿色化就是水处理剂生产用原材料刊转化试剂的绿色化、水处理剂生产反应方式的绿色化、反应条件的绿色化。现有的淀粉改性技术主要包括物理、化学和酶法处理三大类。经过改性,淀粉在原有特性基础上,增加了某些功能性或引进新的特性,使其更适合于一定的工业应用要求。
方法1:称取一定玉米淀粉,转入烧瓶中,加入溶剂和酯化试剂后摇匀。安装在微波反应炉内,并连接冷凝装置,接通冷凝水。选择一定的微波辐照强度,在不同辐照时间内进行酯化就并对的产物通过抽滤分离、洗涤、干燥等处理得到相应酯化产品。
方法2:半干法生产磷酸酯淀粉是将淀粉投入带有高速搅拌机、温度计与加热装置的反应器内,淀粉的加量为160g(含水量为13%)。再将定量磷酸二氢钠与尿素5.6g溶于24mL的水中,配成溶液,用乙酸和碱溶液调节pH为5.5后,再分批加入淀粉溶液内,在高速搅拌下使物料混合均匀,再在135°C下,在适当地搅拌下反应近4h后得产品。将所获得的料液冷却,用3%的氯化纳液洗至无磷酸盐后,抽滤,干燥后其含碟量为0.775%。取代度0.036。
方法3两步法
按引入淀粉的先后顺序,可分为先阴离子化后阳离子化以及先阳离子化后阴离子化两种。这两种方法都涉及到淀粉的阴、阳离子化单元反应。过程包括磷酸酯化、硫酸酯細羧基化等,受开发的用途制约,目前研究多集中在磷酸酯化及羧基化;而阳离子化是指淀粉与含有氧基、亚氨基及按等的试剂反应,从而显示电正性的过程。通常,在商业中广泛使用的衍生物是季铵类醚化剂。而叔胺类醚化剂,如2-二乙基氨基乙基氯化物(DEC),由于其阳离子性只在酸性条件下才具备,故其应用受到限制。将淀粉用磷酸盐处理,得到淀粉磷酸单酯。如将甘薯淀粉分散于磷酸盐的水溶液中浸泡、搅拌、过滤,滤饼在50°C以下干燥至含水量10%,然后进行固相酯化反应,用水或醇溶液洗涤后得到淀粉磷酸单酯。
方法4:湿法生产中,将磷酸盐加入到淀粉悬浆中,50°C反应,过滤、洗涤和干燥即得淀粉磷酸酯。或使用糊化淀粉与三聚磷酸钠反应,较之装法有高的取代度(大于0.3)和反应效率(可达85%)。干法生产中,将细粉末状磷酸盐与干淀粉混合(常用磷酸盐溶液喷淋到淀粉饼或干淀粉上),直接于130~150°C下进行热反应制得产品。
方法5:将含玉米淀粉(10%湿度)2500g的悬浮液,凋pH值为中性,揽拌下加入208g质量分数60%CHPMA的水溶液,在43°C下反应24h,用盐酸中和后再过滤、水洗、室温下风干。将所得阳离子淀树醚1000g与含40g三聚磷酸纳的水溶液配成装,过滤,干燥至湿度为6%,升温至133°C下反应15min,产品中n(阴离子):n(阳离子)为0.198:1.000,磷的质量分数为0.14%,或用干法,将阳离子淀粉悬浆过滤,再配制STPP溶液48g溶于126g水中,pH值为5。将此溶液喷到滤饼上,干燥,133°C反应9min,产品n(阴离子):n(阳离子)为0.233:1.000,磷的质量分数为0.17%。
