淀粉厂软水处理设备平面图及软水处理知识分解

  首先介绍一下什么是软水处理：全自动钠离子交换器采用离子交换原理，去除水中的钙、镁等结垢离子

。当含有硬度离子的原水通过交换器内树脂层时，水中的钙、镁离子便与树脂吸附的 钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度的软化水。
  由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂（软水器），将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。
  当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用软化水设备单阀单罐盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。
  由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。如以RNa代表钠型树脂，其交换过程如下：
2RNa + Ca2+ = R2Ca + 2Na+
2RNa + Mg2+ = R2Mg + 2Na+
即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。
一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。

  淀粉厂软水处理设备分解及作用

1、调节池

  为了使管渠和构筑物正常工作，不受废水高峰流量或浓度变化的影响，需在废水处理设施之前设置调节池。 对于有些反应，如厌氧反应对水质、水量和冲击负荷较为敏感，所以对于工业废水适当尺寸的调节池，对水质、水量的调节是厌氧反应稳定运行的保证。调节池的作用是均质和均量，一般还可考虑兼有沉淀、混合、加药、中和和预酸化等功能。

  总结为：   作用：对水量和水质的调节，调节污水pH值、水温，有预曝气作用，还可用作事故排水。  分类：水量调节池和水质调节池。

2、沉淀

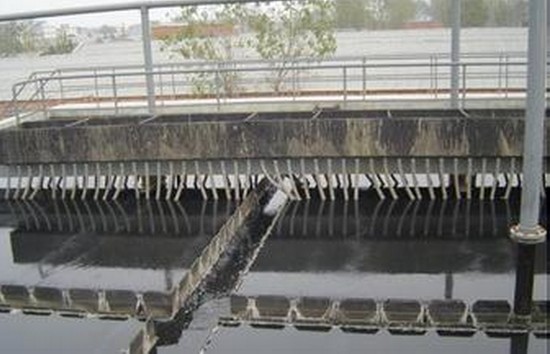

   沉淀是运用沉淀理论去除水中悬浮物的一种技术，在给水净化和污水处理工艺中应用广泛。沉淀池的型式繁多，按池内水的流向不同可分为平流式、坚流式和辐流式三种，还有新型的加斜板或斜管的沉淀池。

（1）平流式沉淀池在给水净化和污水处理中常被采用。池体平面一般呈矩形，由进水口、水流部分、出水口和污泥斗组成。进口设在池长的一端，一般采用淹没进水孔，水由进水渠道通过均匀分布的进水孔流入池体，进水孔后设有挡板，使水流可以均匀分布在整个池宽的横断面，沉淀池的出水口设在池长的另一端，多采用溢流堰，以保证沉淀后的澄清水沿池宽均匀地流入出水渠。堰前设浮渣槽和挡板以截留水面浮渣。水流部分的池宽和深度应保证水能沿池的过水断面均匀而缓慢稳定地流过。池的长宽比一般不小于4，池的有效水深一般不大于3米。污泥斗多设在池前部的池底以下，呈漏斗形，用以积聚水中沉淀下来的部分污泥，斗底有排泥管，定期排泥。这种沉淀池构造简单，工作性能稳定，沉淀效果好。  （2）竖流式沉淀池，也就是本污水站使用的方式，池体平面为圆形或方形。污水设在池中心的污水管自上而下排入池中，中心出水管设伞形挡板，使污水在池中均匀分布，并沿池的整个断面缓慢上升。悬浮物依重力降入池底锥形污泥斗中，澄清水在池上端周围的溢流堰中排出。溢流堰前也设浮渣槽和挡板，保证出水水质。这种池占地面积小，池深大，池底为锥形。由于占地面积较小，在工业废水处理中使用较多。

（3）辐流式沉淀池平面多为圆形，直径较大而池深较小，直径为20－100米，池中心水深不大于4米，周边水深不小于l.5米。水自池中心进水管入池，沿半径方向向池周边缓慢流动。悬浮物在流动中沉淀下来，并沿池底坡度向污泥斗集聚，澄清水在池周溢流出水渠。这种池处理水容量大，但占地面积大，排泥设备较复杂。

（4）新型沉淀池在沉淀池中加设斜板或斜管，所以大大提高沉淀效率，缩短沉淀时间，减小沉淀池体积。不过斜管沉淀池经常出现结垢和堵塞现象。  沉淀池有各种不同的用途。如在曝气池前设初次沉淀池，可以降低水中悬浮物含量，以减轻生物处理负荷，在曝气池后设二次沉淀池，可以截留并浓缩活性污泥。
